FAJQ1Z智能型双电源自动切换开关

查看大图

产品相关说明

■ 概述

　　HWMQ3自动转换开关(A.T.S.E)，是集开关与逻辑控制于一体，无需外加控制器，真正实现机电一体化的自动转换开关，具有电压检测，频率检测、通讯接口、电气、机械互锁等功能，可实现自动、电动远程、紧急手动控制。
　　操作是由逻辑控制板以各种逻辑命令来管理电机、变速箱的操作运行来实现，电机带动开关弹簧蓄能，瞬时释放的加速机构，快速接通分断电路或进行电路转换，通过明显可见状态实现安全隔离，极大的提高了各项电器性能与机械性能。
　　HWMQ3开关整体设计为金属外壳，小巧坚固。HWMQ3开关，控制部分为金属外壳，开关外壳部件采用玻璃纤维不饱和聚脂树脂制造，具有较强的介电性能，防护能力和可靠的操作安全性。
　　开关适用于供电系统的主电源与备用电源之间自动转换或两台负载设备的自动转换及安全隔离等。
　　开关造型美观、新颖、简洁、体积小、功能全，是不同场合的理想选择。

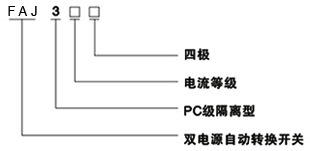

■ 型号及含义

■ 符合标准

HWMQ3系列自动转换开关符合系列标准：
国家标准：
　　IEC60947-1(1998)/GB/T4048.1-2006《低压开关设备和控制设备总则》
　　IEC60947-3(1998)/GBl4048.3-2002《低压开关设备和控制设备、低压开关、隔离器、隔离开关及熔断器组合电器》
　　IEC60947-6(1999)/GBl4048.11-2008《低压开关设备和控制设备多功能电器第1篇：自动转换开关电器》

■ 性能及特点

　　◆ 采用双列复合式触头、横拉式机构、微电机预储能及微电子控制技术，基本实现零飞弧(无灭弧罩)；
　　◆ 采用可靠的机械联锁和电气联锁，执行元件采用独立的负荷隔离开关，使用安全可靠；
　　◆ 采用过零位技术，紧急情况下可强制置零(同时切断两路电源)，满足消防联动需要；
　　◆ 技术负荷隔离开关切换采用单一电动机驱动。切换可靠平稳、无噪音、冲击力小i
　　◆ 操作器驱动电机只在执行负茶隔离开关切换瞬间通过电流，稳态工作无需提供工作电流，节能显著；
　　◆ 执行负荷隔离开关带有机械联锁装置，保证常用、备用电源工作可靠互不干涉；
　　◆ 具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离；
　　◆ 安全性能好，自动化程度高。可靠性高，使用寿命8000次以上；
　　◆ 机电一体化设计，开关转换准确、灵活、顺畅，采用国际先进的逻辑控制技术，抗干扰能力强，对外无干扰；
　　◆ 具有主电源合、备用电源分；主电源分、备用电源合；主、备电源均断开三种稳定工作(1-0-11)；
　　◆ 安装方便，控制回路采用接插式端子连接；
　　◆ 四种操作功能：紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控制操作。

■ 产品用途

　　HWMQ3系列自动转换开关主要用于交充50Hz，额定电压380V直流额定电压220V，额定电流100 1600A的配电或电动机网络中一主一备或互为备用电源切换系统及市电和发电机组的负荷切换。同时可用于不频繁接通与分断电路及线路的隔离之用。
　　产品广泛应用于消防、医院、银行、高层建筑等不允许断电的重要供电场所的输、配电系统及自动化系统。

■ 主要技术性能参数

　　HWMQ3系列自动转换开关电气性能与机械性能

额定电流		100A	160A	250A	400A	630A	800A	1000A	1250A	1600A
额定绝缘电压Ui		500	500	500	500	500	500	500	500	500
介质强度(V)		5000	5000	5000	8000	8000	10000	10000	10000	10000
额定冲击耐受电压Uimp KV（安装类别Ⅳ）		8	8	8	12	12	12	12	12	12
额定工作电流Ie(A)	AC-31A	100	160	250	400	630	800	1000	1250	1600
	AC-33A	80	160	250	340	536
	AC-35A	100	160	250	400	630	800	1000	1250	1600
电动机功率P(380)KW		32	80	132	220	280
额定冲击耐受电流Icw(KA Rms)0.1S/1S		9/5	20/10	25/12	40/20	50/25	90/50	90/50	90/50	90/50
额定分断能力(ARms)AC33 380V		800	1000	1600	3200	3200
额定接通能力(ARms)AC33 380V		1000	1250	2000	4000	4000
额定短路接通能力Icw(KA峰值)		10	12	17	30	30
机械寿命（循环操作次数）		10000	10000	10000	5500	5500	4000	4000	4000	3000
电气寿命 COSΦ=0.65 Ac33		1500	1000	100	500	500	500	500	500	500
转换时间	Ⅰ-0-Ⅱ或Ⅱ-0-Ⅰ	0.5	1.0	1.1	1.2	1.2	1.2	1.2	1.2	1.2
电气控制能耗	24V(DC)(W)	50	75	75	90	90	90	90	90	90
电气控制能耗	220V(DC)(W)	50	75	75	90	90	90	90	90	90
操作力矩(Nm)		15	22	30	45	45	55	55	55	60

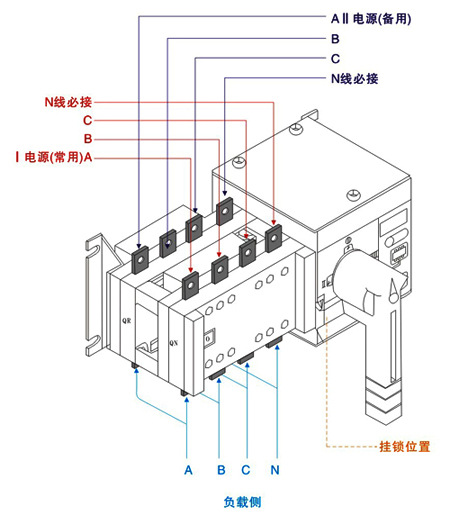

■ 接线示意图

HWMQ3-100A/4接线示意图

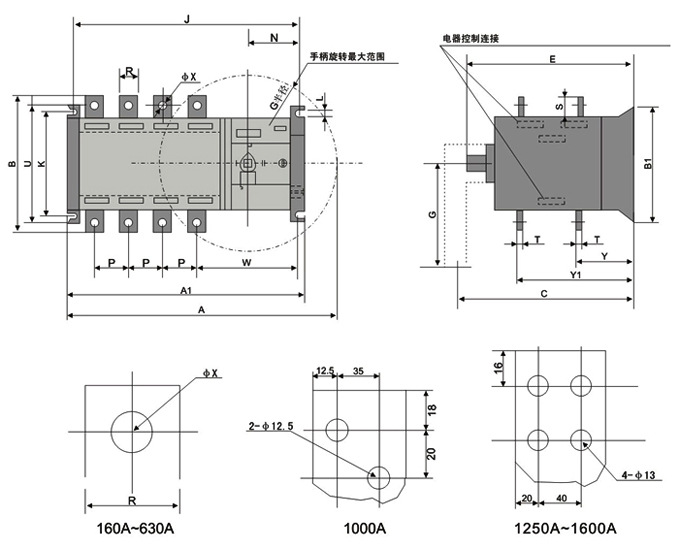

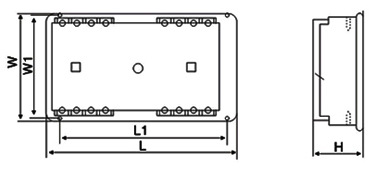

■ 外形安装尺寸

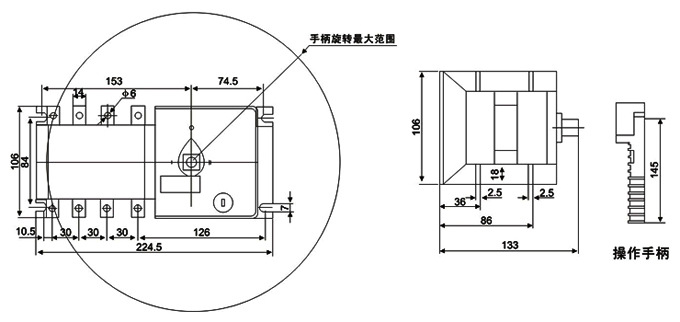

HWMQ3-100A/4尺寸图

注：连接桥孔与输出端子孔数量相一致。

规格	外型尺寸与安装尺寸
In	A	A1	B	B1	C	E	G	J	K	L	N	P	K	S	I	U	W	ΦX	Y	Y1
160A	406	316	135	134	261	208	166	295	78/108	7	87	36	20	25	3.5	134	155	9	56	141
250A	466	373.5	170	134	261	208	166	353	78/108	7	87	50	25	30	3.5	134	164	11	60	145
400A	515	438.5	240	208	333	270	166	418.5	176	11	103.5	65	32	40	5	208	197	12	83	193
630A	515	438.5	260	208	333	270	166	418.5	176	11	103.5	65	40	50	6	208	197	13	84	194
800A	975.5	637.5	340	250	387	319.5	448	612.5	212	13	88	120	60	69	8	250	207	12.5	107	252
1000A	975.5	637.5	340	250	387	319.5	448	612.5	212	13	88	120	60	69	8	250	207	12.5	107	252
1250A	975.5	637.5	369	250	387	319.5	448	612.5	212	13	88	120	80	69	8	250	207	13	107	252
1600A	975.5	637.5	376	250	387	319.5	448	612.5	212	13	88	120	80	69	10	250	207	13	109	253.5

接线方法
1、HWMQ3-100A自动转换开关的接线按图1：
2、HWMQ3-150~250A自动转换开关的接线按图2：
3、HWMQ3-400~630A自动转换开关的接线按图3：

接线说明
如图所示，将常用电源在壳体Ⅰ进线端的C.N相：将备用电源接在壳体Ⅱ进线端的C.N相：将控制电源接在出线端C、N或另接DC24V48.110V、AC220V.图2：（HWMQ3-100A双电源自动转换开关）接线图

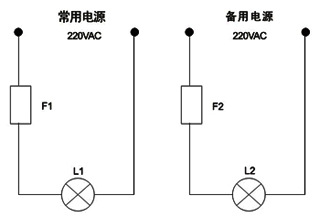

F1-F2：（2A）保险丝　　　　L2：备用电源有电指示
301-306：指示接线端子　　　H1：常用电源投入指示
L1：常用电源有，U指示　　　H2：备用电源投入指示

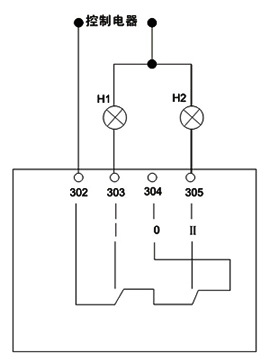

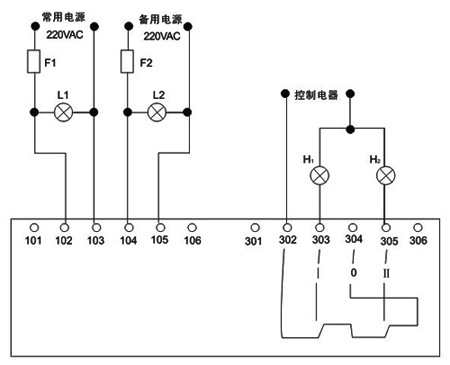

图1：（HWMQ3-100A双电源自动转换开关）接线图

接线说明
1.基本接线：如图（101-106 301-306端子）所示，将常用电源接在壳体Ⅰ进线端的C.N相：将备用电源接在壳体Ⅱ进线端的C.N相：将控制电源接在出线端C、N或另接DC24V48.110V、AC220V（其中102.104.106为火线，且101.106不得与其他任何线连接）。

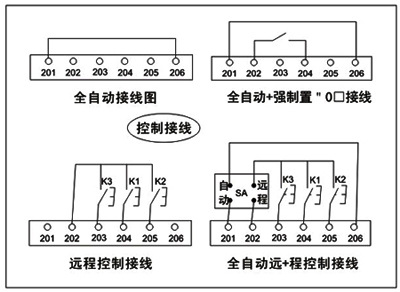

2.控制接线：如图（201-206端子）所示根据实际需要选用某种接线（只可选一种）方式。

F1-F2：（2A）保险丝　　　　　K1：常用电源投入按钮
101-106：电源接线端子　　　　K2：常用电源投入按钮
201-206：控制接线端子　　　　L1：常用电源有电指示
301-306：指示接线端子　　　　L2：常用电源有电指示
SA：功能转换开关　　　　　　 H1：常用电源投入指示
Ko：双路电源均断按钮　　　　 H2：常用电源投入指示

图2：（HWMQ3-160~250A双电源自动转换开关）接线图

接线方法

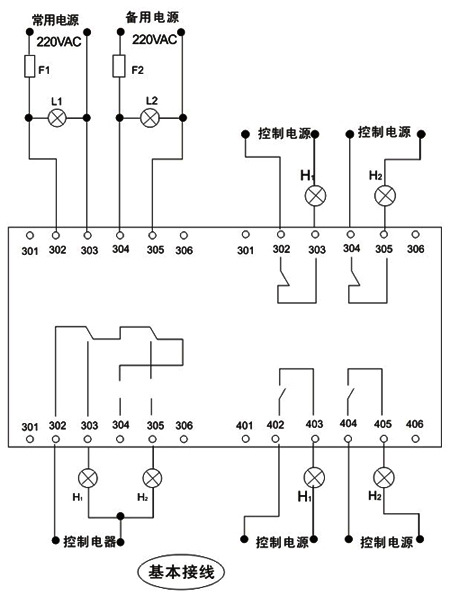

1.基本接线：如图（101-106.301-306.401.406.501.506端子）所示，将常用电源接在壳体Ⅰ进线端的C.N相：将备用电源接在壳体Ⅱ进线端的C.N相：将控制电源接在出线端C、N或另接DC24V48.110V、AC220V（其中102.104.106为火线，且101.106不得与其他任何线连接）。
2.控制接线：如图（201-206端子）所示根据实际需要选用某种接线（只可选一种）方式。

F1-F2：（2A）保险丝　　　　　K2：备用电源投入按钮
101-106：电源接线端子　　　　L1：常用电源有电指示
201-206：控制接线端子　　　　L2：备用电源有电指示
301-306：指示接线端子　　　　H1：常用电源投入指示
401-406：指示接线端子　　　　H2：备用电源投入指示
501-506：指示接线端子　　　　H3：常用电源投入指示：歼指示
SA：功能转换开关　　　　　　 H4：备用电源预断开指示
Ko：双路电源均断按钮　　　　 H5：机械挂锁指示
Ki：常用电源投入按钮　　　　 H6：自动（手动）指示
